交叉滾子軸承系列型號及結構特點介紹

時間:2020-09-09 01:02:00 來源:洛陽薄壁精密軸承有限公司

  交叉圓柱滾子軸承的結構分為外圈分割、內圈整體,外圈整體、內圈分割和外圈內圈均為整體三種形式,滾動體為圓柱滾子,互成90°垂直排列在V型滾道中,滾子之間由隔離塊隔開。這種結構使得單個軸承就可以承受軸向載荷、徑向載荷和傾覆力矩等各個方向的載荷。同時,由于外形尺寸被的微型化,且軸承又具有很高的剛性和高的旋轉精度以及高承載的能力,所以適合于工業用機器人的關節部或旋轉部、加工中心機的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療機器、測量儀等的用途。今天小編就帶大家了解下交叉滾子軸承系列型號及結構特點吧。
  
  常見的交叉滾子軸承系列有:RB型、RU型、RE型、RA型、RU型、SX型、CRBH型等。
  

  1、RB型

  
  交叉圓柱滾子軸承RB系列,此系列型號為交叉圓柱滾子軸承的基本型,內、外環尺寸被小限度地小型化,適合于要求內環旋轉精度高的部位。
  
  結構特點:外環是分割型,內環是一體設計。
  

  2、RU型、XRU型

  
  此系列型號由于已進行了安裝孔的加工,就不需要固定法蘭和支撐座。另外,由于采用帶座的的一體化內外環結構,安裝對性能幾乎沒有影響,因此能夠獲得穩定的旋轉精度和扭矩。能用于外環和內環旋轉。
  
  結構特點:外圈和內圈均為整體型,帶有安裝孔。

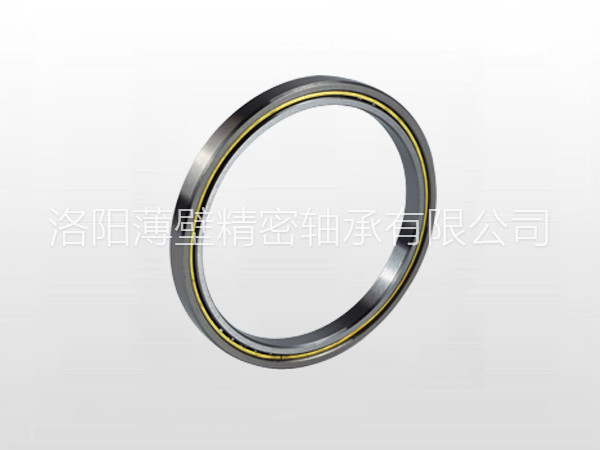

交叉滾子軸承系列型號


  3、RE型

  
  此系列型號是由RB型的設計理念產生的新型式,主要尺寸與RB型相同。但是,該類型的結構為內圈兩半(通過螺栓或特殊鉚釘聯接)、外圈整體式設計,因此外圈具有高的旋轉精度,適合于外圈旋轉使用的場合 。例如,外轉子式直驅馬達等。
  
  結構特點:內環是分割型,外環是一體。
  

  4、RA型

  
  此系列型號是將RB型內、外環厚度減小到極限的緊湊型。適合于需要重量輕、緊湊設計的部位,例如機器人和機械手旋轉部位。
  
  結構特點:外環分割型、內環是一體。
  

  5、RU型、XRU型

  
  此系列型號由于已進行了安裝孔的加工,就不需要固定法蘭和支撐座。另外,由于采用帶座的的一體化內外環結構,安裝對性能幾乎沒有影響,因此能夠獲得穩定的旋轉精度和扭矩。能用于外環和內環旋轉。
  
  結構特點:外圈和內圈均為整體型,帶有安裝孔。

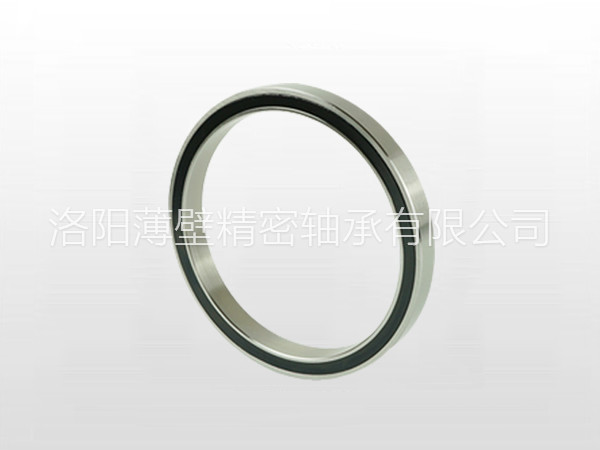

交叉滾子軸承


  6、SX型

  
  在相同的軸頸情況下,此類型比CRBH類型有更小的截面尺寸,由于采用了超薄設計,外圈和內圈沒有安裝孔,安裝時需要固定法蘭和支撐座。
  
  結構特點:外環分割型,內環一體設計。
  

  7、CRBH型

  
  此型號是超薄型的RU,由于采用了超薄設計而且外圈和內圈沒有安裝孔,安裝時只需要固定法蘭和支撐座即可。另外,由于外圈和內圈均為整體結構,安裝對性能幾乎沒有影響,因此能夠獲得穩定的旋轉精度和扭矩。能用于外圈和內環旋轉的場合。
  
  結構特點:外圈和內圈均為整體型
  

  八、XSU型

  
  交叉滾子軸承(已進行了安裝孔的加工,所以不需要固定法蘭和支撐座。另外,由于采用帶座的的一體化內外環結構,安裝對性能幾乎沒有影響,因此能夠獲得穩定的旋轉精度和扭矩。能用于外環和內環旋轉。具有高鋼性,且精度可達到P5、P4、P2級。
  
  結構特點:內、外環一體型。
  

  以上就是對交叉滾子軸承系列型號及結構特點介紹,其實每款型號都有不同的用途,想要詳細了解的可咨詢洛陽薄壁精密軸承有限公司,我司專業生產薄壁軸承、等截面薄壁軸承等,生產的交叉滾子軸承具有高剛性,回轉精度,穩定旋轉力矩,高承載能力的特點,品質有保障,是您的不二之選。
